钛的密度小、比强度高，其导电性和导热性与不锈钢相似，钛的耐蚀性十分优异，其可钝化性超过铝、镍和不锈钢，且具有致钝电位低、临界钝化电流小、钝化电位宽、钝态稳定性高等特点，因而钛也是 PEMFC 双极板的主要选择材料之一。与不锈钢一样，钛表面的钝化膜会使钛双极板存在很高的接触电阻。 Park [54）等对比研究 Ti 合金、316L和410不锈钢作为直接甲醇燃料电池双极板的性能。在0.001mol/ L H , SO ,+2mg/ L F 介质中， Ti 合金、316L和410不锈钢的腐蚀电流密度分别为3.39x10" A /cm2、2.49x10" A /cm2、3.28x10' A /cm2，如图2-43所示。然而，电池组的测试结果表明（图2-44):STS410不锈钢为双极板的电池的性能最优，功率为106mW/cm2,316L不锈钢为双极板的电池的功率为93mW/cm2，而 Ti 为双极板的电池的最大功率仅为62mW/cm2。尽管 Ti 表面的钝化膜显著地提高了 Ti 金属的抗腐蚀性能，然而，由于 Ti 表面的钝化膜为电子绝缘体，以 Ti 为双极板的电池电阻较高（112mΩ/cm2)，使得电池性能显著下降。

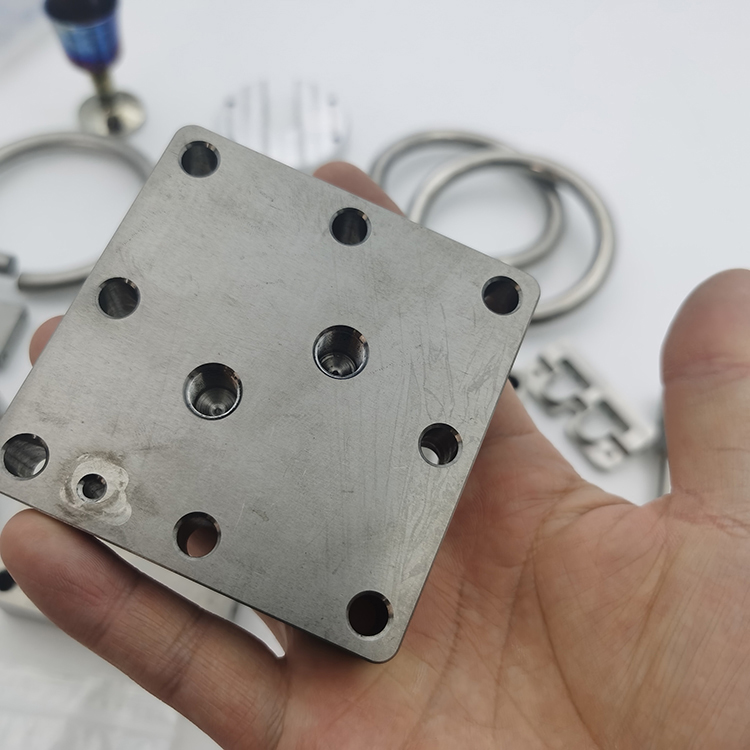

钛双极板又名钛母板，钛电解板。钛金属双极板

材质：TA1 TA2 TC4

规格：厚度δ0.4～δ50.

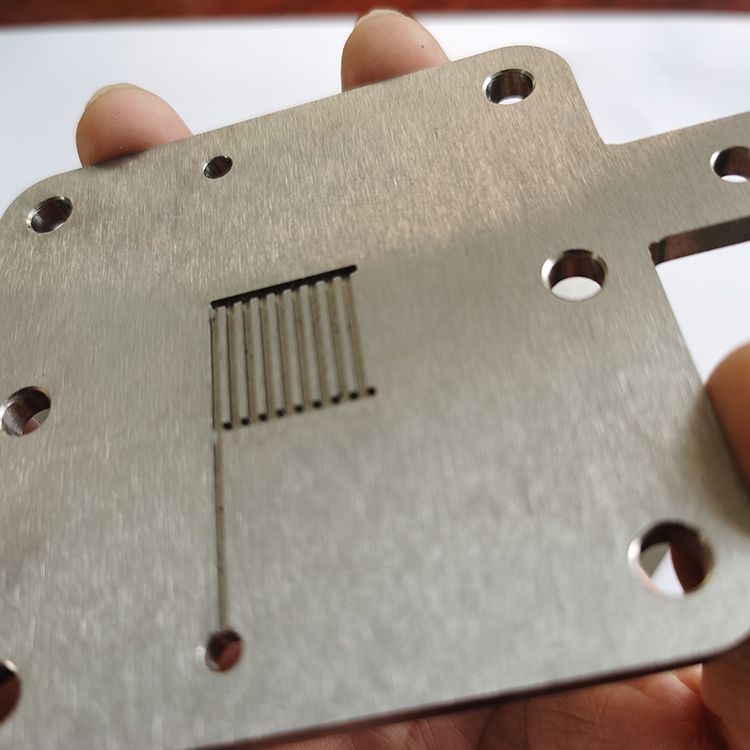

分类：单流道钛双极板，双流道钛合金双极板、三流道钛金属双极板

加工类型：CNC加工中心（厚度大于3mm）、蚀刻机加工(1-3mm)、冲压加工(小于1mm)

镀层：可选择镀铂、镀金、

要求：退火压校平，板面无缺陷，无夹杂点，无划伤。

表面：光洁，平整

加工设备：加工中心、电火花、磨床、

特点：电极使用寿命长；对介质不产生污染；耐腐蚀。

GR1氢能钛电极板（超精密钛箔）介绍可根据使用自行自由裁切，双极板是质子交换膜燃料电池的关键部件。

氢能钛电极板（GR1钛箔）产品参数：厚度0.1-0.3mm,长宽尺寸，300mm*800mm，可自由裁切，圆形，方形，异形。

氢能钛电极板（GR1钛箔）最新研发的双极板材料主要分为3类，分别为石墨双极板、复合材料双极板和金属双极板。

氢能钛电极板（GR1钛箔）相比之下钛金属双极板厚度薄(δ≤0.15mm)，机械强度高且气体隔绝性好，有利于电池比功率密度的提升，此外金属材料加工工艺成熟，可利用冲压、模压和激光成型等方式在超薄钛带材上加工出高精度复杂的流场，容易实现极板的量化生产，已成为氢燃料电池的主流双极板材料，但其成型工艺要求双极板基材需要有较高的尺寸精度、板型，良好的强塑性配比以及较低的屈强比，以保证基材在模压和冲压过程中变形均匀、不起皱、不撕裂、回弹小。
